阻温特性(R-T)

伏安特性(V-I)

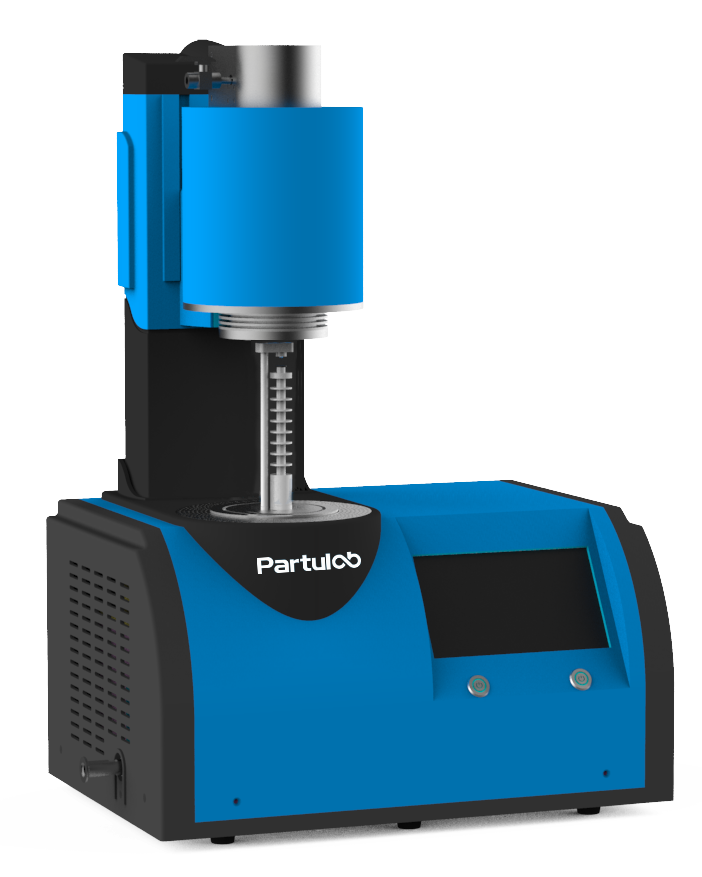

佰力博TRMS-216高温热敏电阻测量系统主要用于评估热敏电阻材料阻温性,该系统采用两线电阻法或三环电极法测量原理进行设计开发,可以在高温、真空、气氛的条件下测量热敏电阻材料的阻温(R-T )特性、伏安(V-I )特性、电流-时间(I-t )特性,该测量系统将高温炉膛、测量夹具、测量软件、触摸屏集成于一体,让热敏电阻材料电学性能测量更加轻松、快捷、稳定、可靠。

产品视频

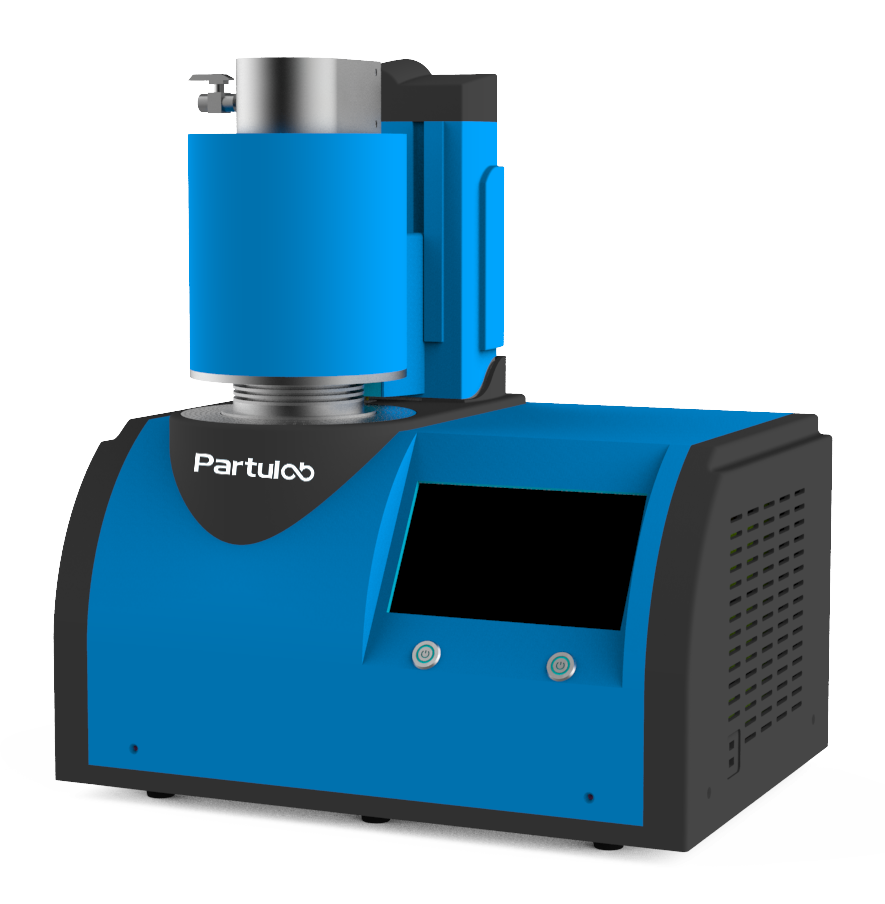

TRMS-216系列高温

热敏元件/热敏电阻测量系统

技术文档

电流-时间特性(I-t)

手册
价格

Partulab佰力博,引领尖端创新技术走向商业应用

正温度系数热敏电阻(PTC)和负温度系数热敏电阻(NTC测量解决方案

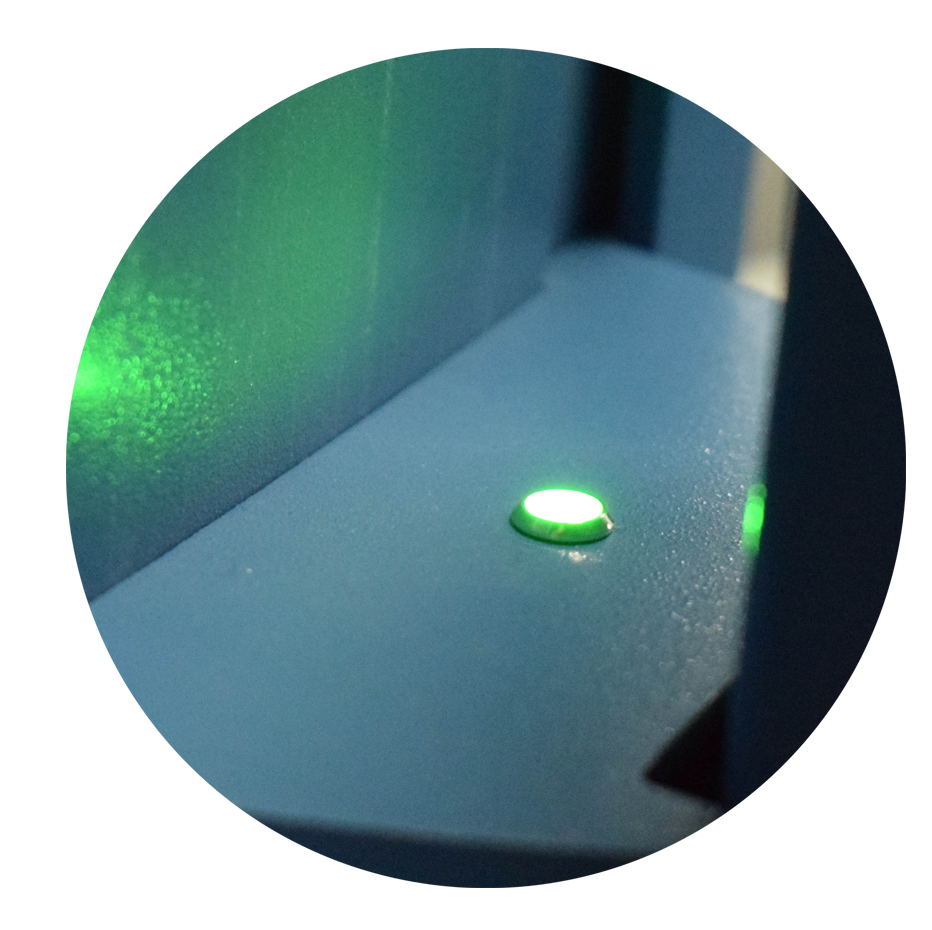

炉膛加热故障诊断监控

通过指示灯状态监控炉膛是否在正常加热,指示灯不断闪烁,说明炉膛在正常工作;

温度范围:RT-600℃

测试通道:单通道

供电:220V±10%,50Hz

升温斜率:0-10℃/min (典型值:3℃/min)

样品尺寸:柱体20mmx20mmX30mm

工作温度:5℃ 至 + 40 ℃;

控温精度:±2℃

电极材料:上电极半圆型铂金电极,下电极平板型铂金电极

存储温度:–40 ℃ 至 +65 ℃

电阻:0.1mΩ~100MΩ;

绝缘材料:99氧化铝陶瓷

工作湿度:+40 ℃ 时,相对湿度最高达 95%(无冷凝)

电阻率:0.01m Ω.cm~10MΩ.cm ;

测量环境:真空、流动气氛、不同氧分压

设备尺寸:600x550x720mm

测量电压:0~±500V

测量方法:两线电阻法

重量:38kg

测量精度:±1℃

数据传输:USB

保修期:1年

放气阀+风扇设计

放气阀可以实现流动气氛的设计,风扇可以冷却高温炉的外壁,同时让低温段控温更好。

专业的测量分析软件

具有最简单的操作界面和最强大的测量分析功能,新手也可以快速掌握操作方法简单易操作。
该软件已申请软件著作权

真空可密封管式加热炉

采用进口金属内胆,耐高温、抗氧化,可实现多种环境(如:惰性气氛、氧化气氛、还原气氛、真空气氛)的测量。

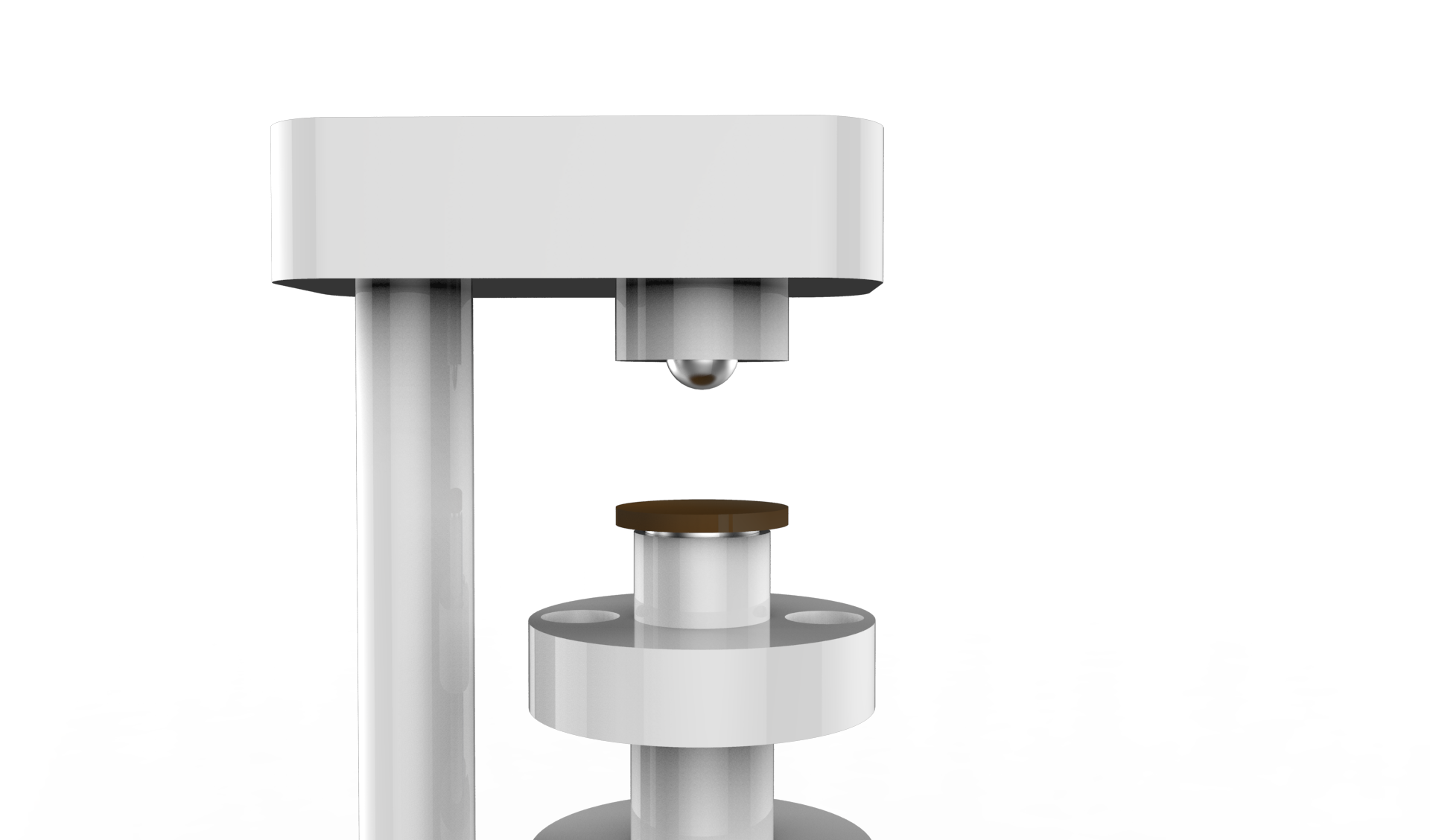

高温抗氧化电极夹具系统

采用半球+平板状铂金电极结构,支撑和屏蔽采用进口合金材质,利用叶片设计可以很好解决因平台带来的热弛豫影响。

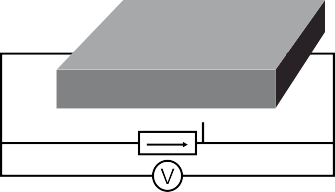

两线电阻法

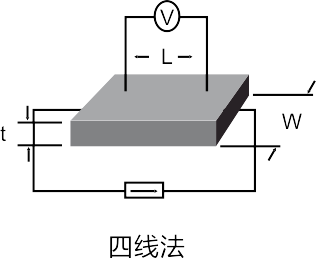

四线电阻法

了解测量原理方法,还原测量本质,您会轻松应对各种复杂的测量挑战

热敏电阻器是敏感元件的一类,按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。热敏电阻器的典型特点是对温度敏感,不同的温度下表现出不同的电阻值。正温度系数热敏电阻器(PTC)在温度越高时电阻值越大,负温度系数热敏电阻器(NTC)在温度越高时电阻值越低,它们同属于半导体器件。半导体材料的电学测量方法上分,>1kΩ的电阻值通常采用2W测量方法,<1kΩ的电阻采用4W的测量方法进行,热敏电阻通常在0.1~100KΩ,所以热敏电阻的测量常常使用两线法或四线法来进行,电流流过测试引线和被测电阻,然后仪表通过同一套测试引线来测量电阻两端的电压,并计算出相应的电阻数值。

高分子PTC热敏电阻器的电阻温度特性测量及曲线拟合
一种准确测量热敏电阻温度特性的方法​

卓越性能来源于创新和专有的技术,

Partulab自主研发的高温电学加热炉为您提供最好的温场

特点:

■ 进口纤维一体开模铸造的高温炉膛,最高耐温1100℃

■ 国内首家实现常温、高温、真空、流动气氛等多环境下测量热敏材料阻温特性;

■ 内胆采用进口金属材料,耐高温、抗氧化;

■ 为了减小高温下导线受电炉丝的交流信号干扰而建立了金属屏蔽罩,有效减小外部信号的干扰和增加测试频率带宽

■ 采用炉膛加热故障监控诊断设计,随时监控炉膛是否正常运行

特点:

■ 弹簧夹具设计,弹簧的可压缩性既不损伤样品又能实现样品的良好接触;

 电极半球+电极平板状结构设计,可以精确定位测量被测样品某一点

 控温和测温采用同一个传感器,保证样品每次采集的温度都是样品实际温度

  采用九点控温法,九个温度点范围内采集到的温度最大温差为1℃,此范围为样品测试的最佳温区;

  电极支撑和屏蔽采用进口合金材质,利用叶片设计可以很好解决因平台带来的热弛豫影响;

创新的2W/4W测量夹具设计, 提供卓越性能和快速的测量结果,让您的测试变得更加简单

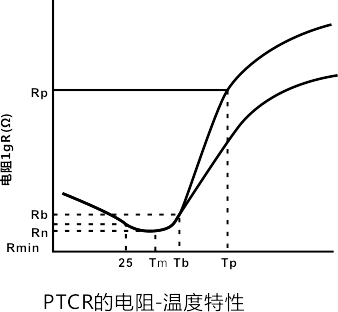

PTCR的电阻-温度特性

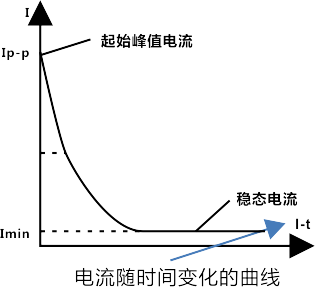

电流随时间变化的曲线

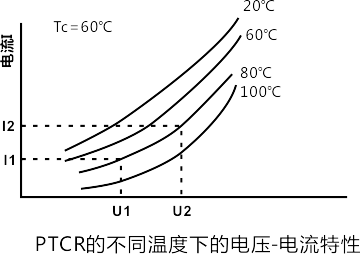

PTCR的不同温度下的电压-电流特性

特点:

■ 可以测量常温、变温、恒温条件下的阻温(R-T)特性、伏安(V-I)特性、电流-时间(I-t)特性;

■ 采用最新的RAM嵌入式开发平台,可以进行在线升级、远程协助及故障诊断;

■ 可以分析被测样品电阻和电阻率随温度、时间变化的曲线

■ 测量软件终身免费设计

■ 可以分析被测样品在不同温度下的伏安(V-I)特性和电流-时间(I-t)特性

10位资深行业专家亲自指导,测量数据经过无数次论证,使新手测试变得更加简单
