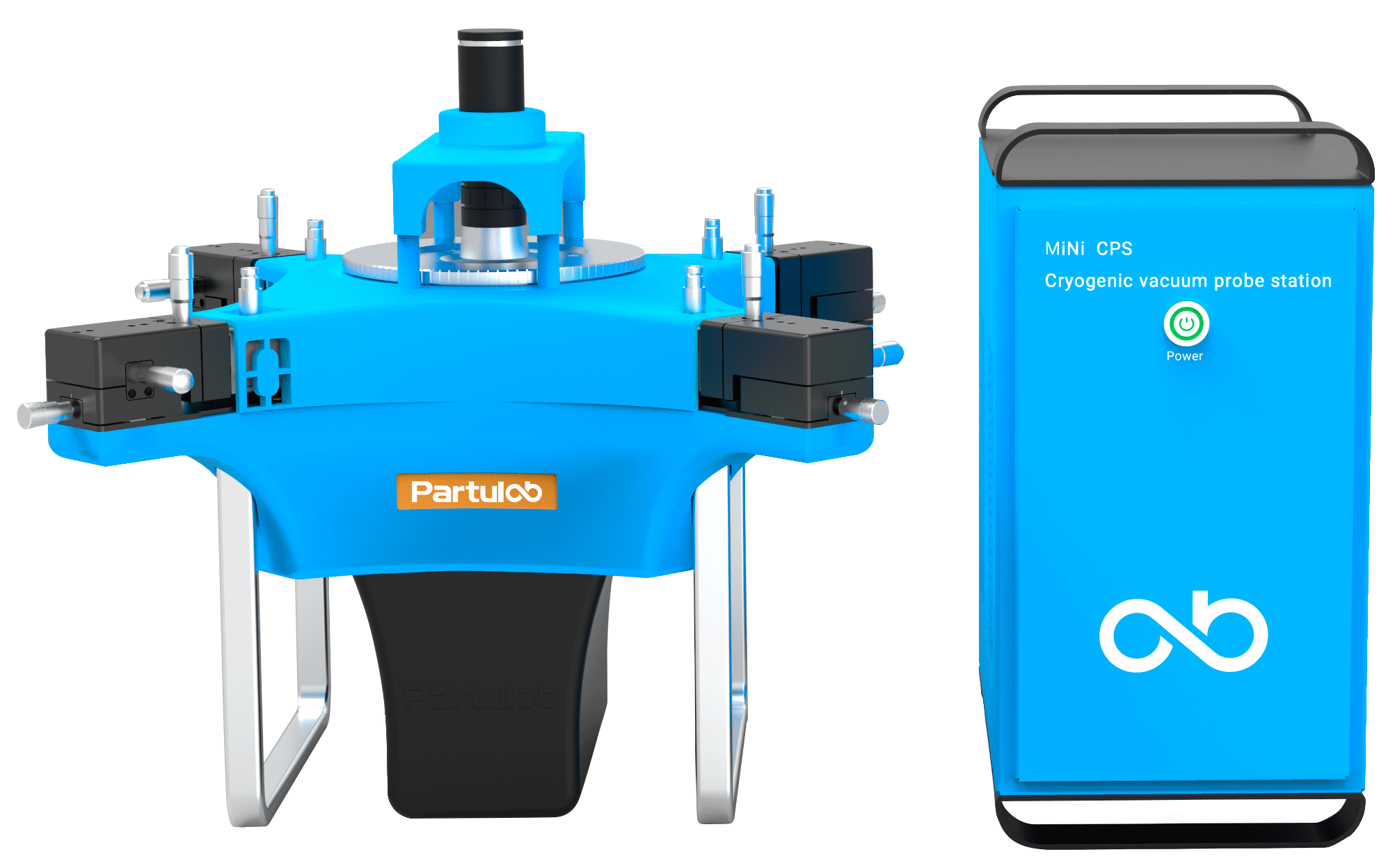

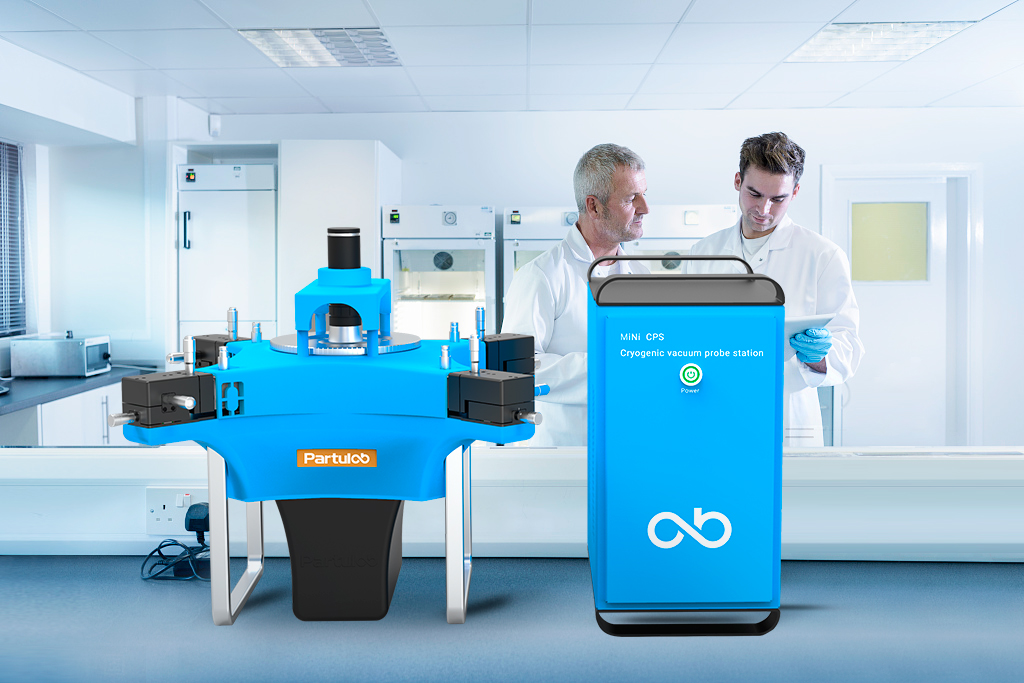

Mini CPS

微型真空探针台

Mini CPS 系列微型真空探针台是一款专门用于材料电学表征和测量的微型桌面型电学测量台,主要用于介电、压电、铁电、热释电、光电等材料的电学性能表征和测量,还可以在真空、气氛环境下对材料进行电学测量评估,是实验室测量薄膜材料电学材料必备工具,广泛用于高校、科研、航天航空、军工院所等领域。

测量温度:-160℃~450℃

测量原理:电声制冷 供电:220V±10%,50Hz

升温斜率:0-10°C/min(典型值3°C/min)

测试环境:真空、惰性、氧化性、静态、动态工作温度:5℃ 至 + 40 ℃

控温精度:±0.5℃

样品尺寸:φ<22mm存储温度:–40 ℃ 至 +65 ℃

制冷方式:电声制冷或液氮制冷

样品台尺寸:40×40mm数据格式:Excel格式

降温时间:30min到-160℃(液氮)

探针臂:4个

设备尺寸:529x618x456mm

真空接口:KF25

X轴:行程±5mm,精度±0.01mm

保修期:1年
光学观察窗:26mmY轴:行程±5mm,精度±0.01mm

Z轴:行程±5mm,精度±0.01mm

Mini CPS 系列微型真空探针台

无与伦比的性能,梦寐以求的价格

Partulab全新推出的DMS-500系列高温介电温谱仪,该仪器采用平行板电容器原理设计开发的,可以实现高温、宽频条件下测量固体样品的介电性能,可以通过软件实现介电常数和介电损耗、阻抗和相位角等参数随多个温度、多个频率变化的曲线。广泛应用于高校科研院所和企业单位在电介质陶瓷方面的研究。


低温测量平台


可实现-160℃~450℃的制冷和加热测量环境,控温精度可达±0.5℃;

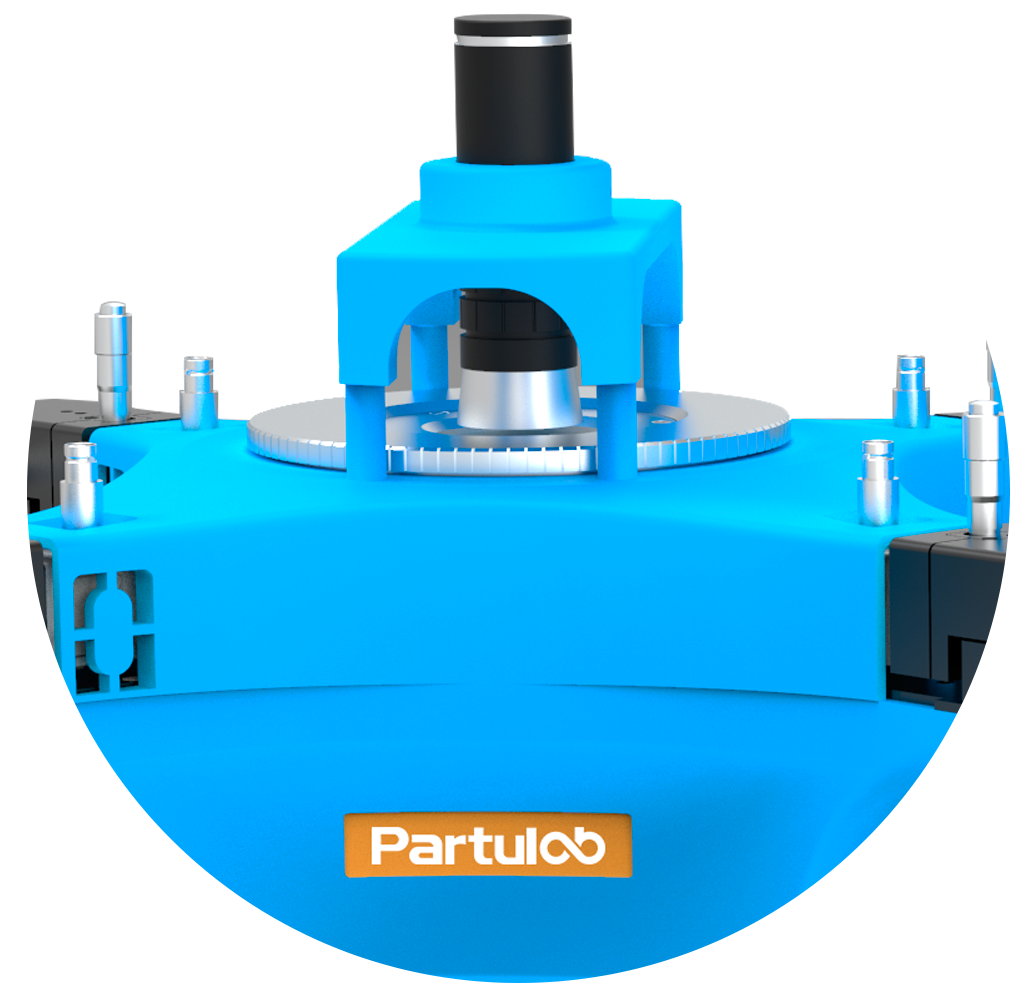

光学观察镜


采用1000X放大镜显微镜设计,有利于实时观察样 ​品的测量状态;



电声制冷


内置电声制冷加热平台设计,温度可达-160℃~450℃,可抽取真空读;

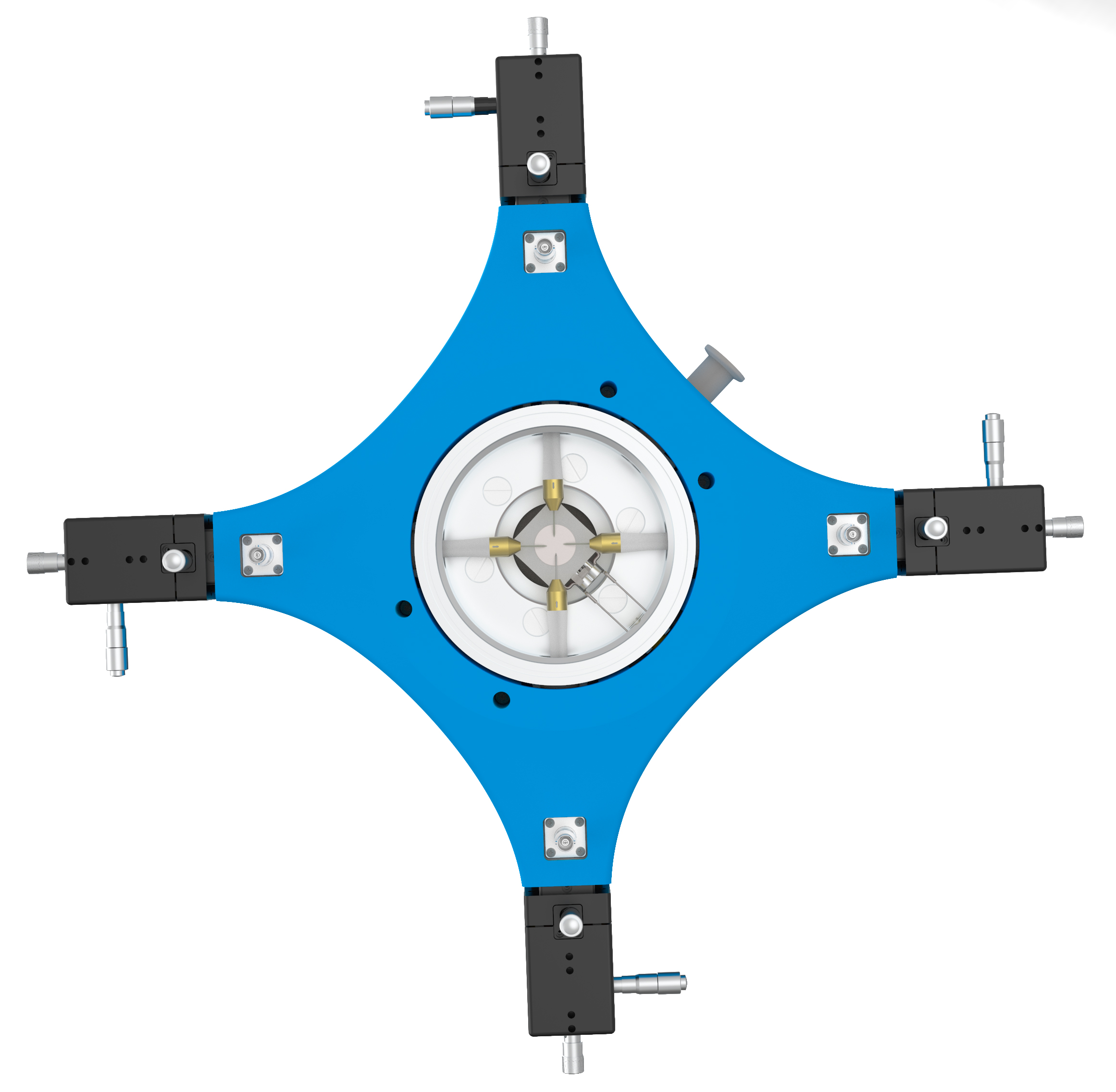

三维位移平台


采用XYZ轴三维移动平台的开发,位移最小分辨率10um以下;

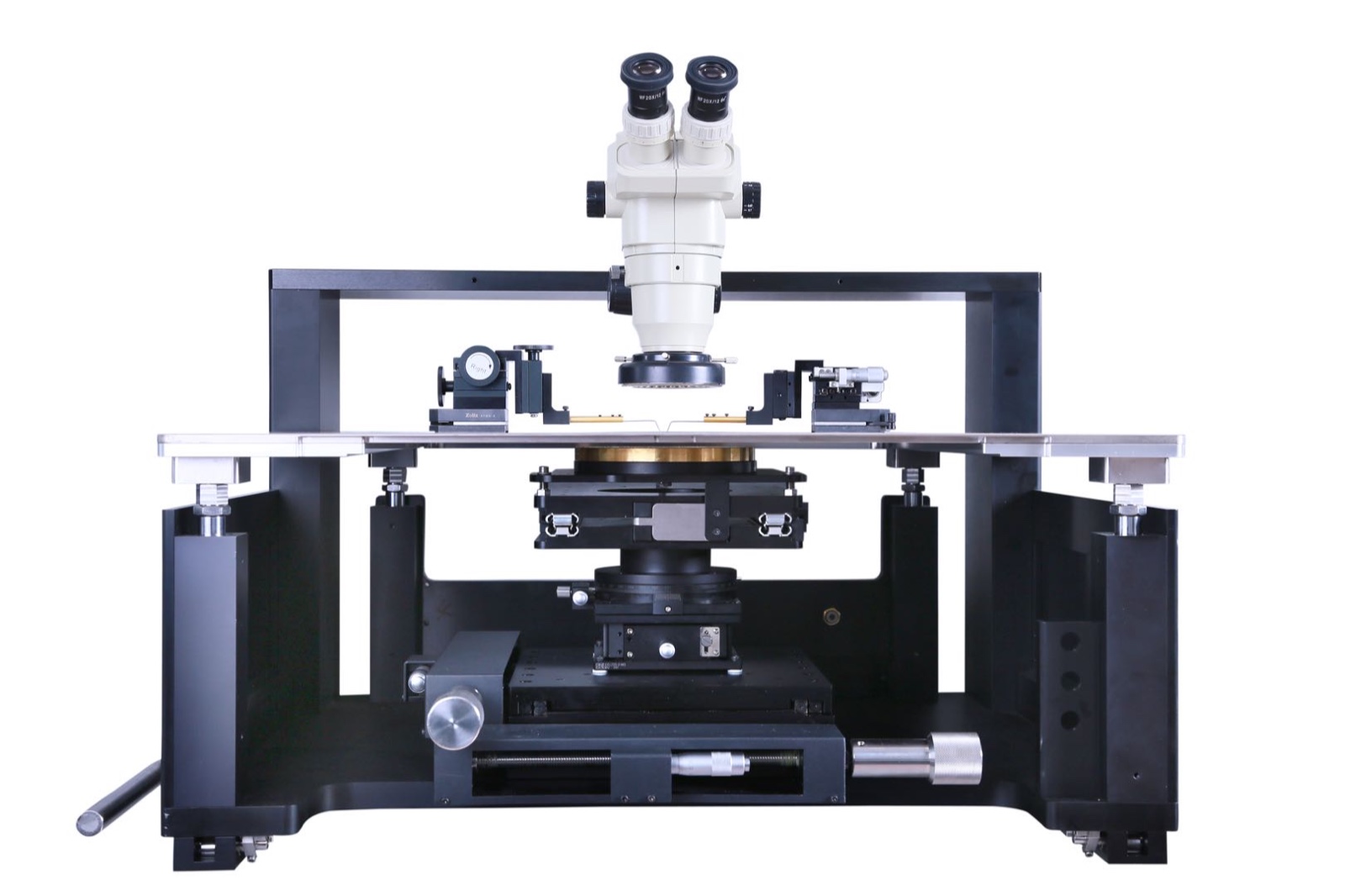

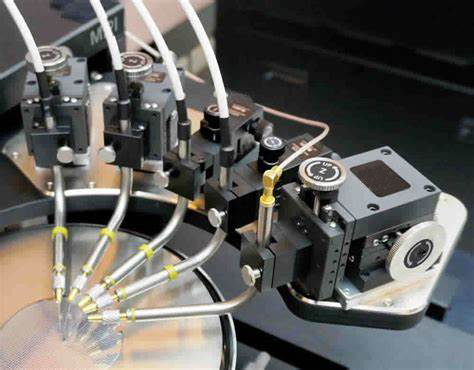

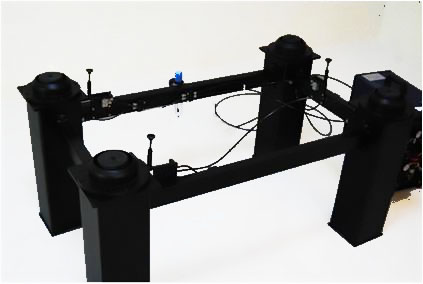

传统探针台

PK

佰力博Mini探针台

笨重,体积大,不易搬运

平台外观

精密小巧,外观精致,方便搬运

常温,空气环境

测量环境

高温、低温、变温气氛环境

没有真空腔体,不能抽真空

抽真空

腔体真空设计,密封性高

真空漏率大,真空度低

真空度

高真空部件连接,真空度高

设备简陋,开放平台,无配套

功能应用

可搭配介电、电阻等不同测量套件

探针不易操作,易刺穿样品

稳定性

调节精度可控,可视操作,稳定可靠

拆装复杂,不易装样

装样方式

无需经验,即学即用,安全可靠

Mini CPS 系列微型真空探针台

创新和专有技术—让测量变得更加简单

调节精度可控,可视操作,

稳定可靠

精密小巧,外观精致,方便搬运

无需经验,即学即用,安全可靠

 √ 安全性
 √ 稳定性

​笨重,体积大,不易搬运,

拆装复杂,不易装样

传统探针台
佰力博探针台
VS

没有真空腔体,不能抽真空

探针不易操作,易刺穿样品

 √ 易操作

内置腔体真空设计,密封性高


准确测量对教学科研型仪器

也很重要

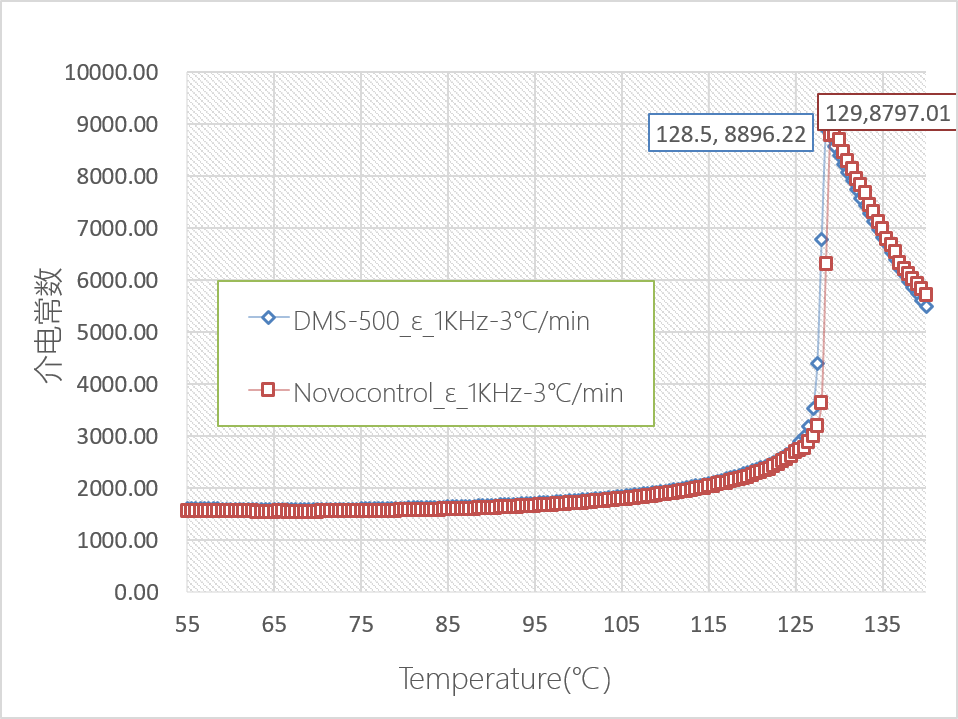

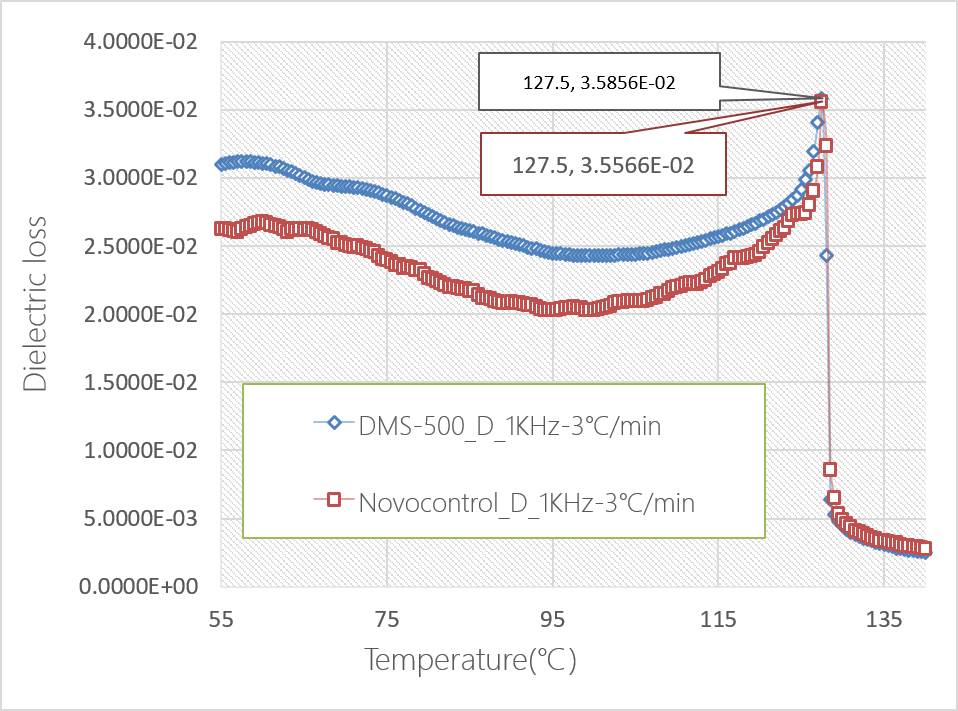

Partulab 佰力博一直专注材料电学测量仪器的研发制造,介电温谱测量是佰力博科技的拳头产品,一直致力于为用户提供无限精确可靠的数据结果。简单来说,DMS系列介电温谱仪旨在实现业内最准确的测量。 我们对于DMS系列提供的技术规格和测量结果非常自信,让您在测量时拥有十足把握。 下图,是DMS系列的仪器在相同样品的情况下与进口德国Novocontrol在清华实验室进行比对的数据结果,因此不难看出国产介电温谱仪已经可以和国外进口仪器在测量精度上相媲美。

 采用XYZ三维移动平台的开发,位移最小分辨率10um一下;

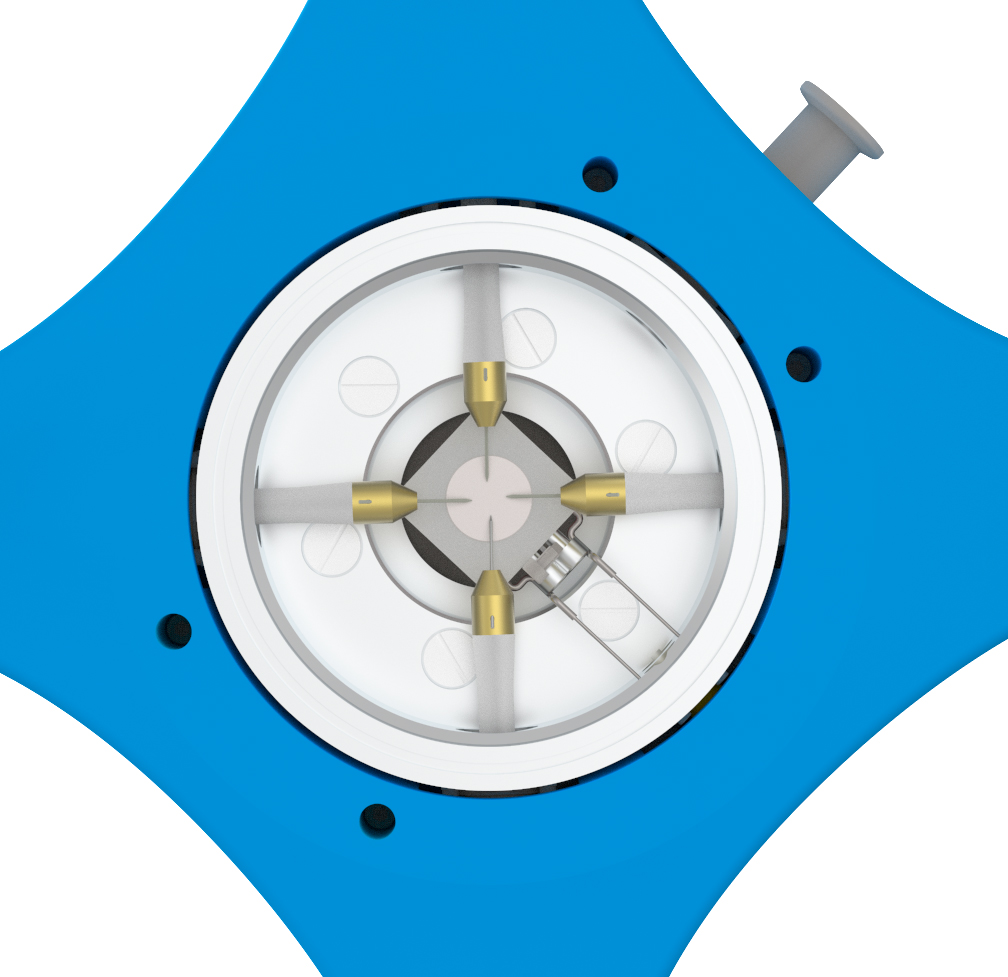

使用高温碳化钨探针,99氧化铝陶瓷绝缘,高温不氧化,稳定性好;

 采用弹簧设计的夹具系统,改善可能因夹具装配误差而导致测量过程中接触不良的现象;

 利用机械弹性设计,低温环境下也有弹性,避免在探针压薄膜样品时损坏薄膜;

03
介电温谱​图

集成化设计,操作简单便捷

Mini CPS微型真空探针台操作指南
教您如何轻松的进行仪器校准

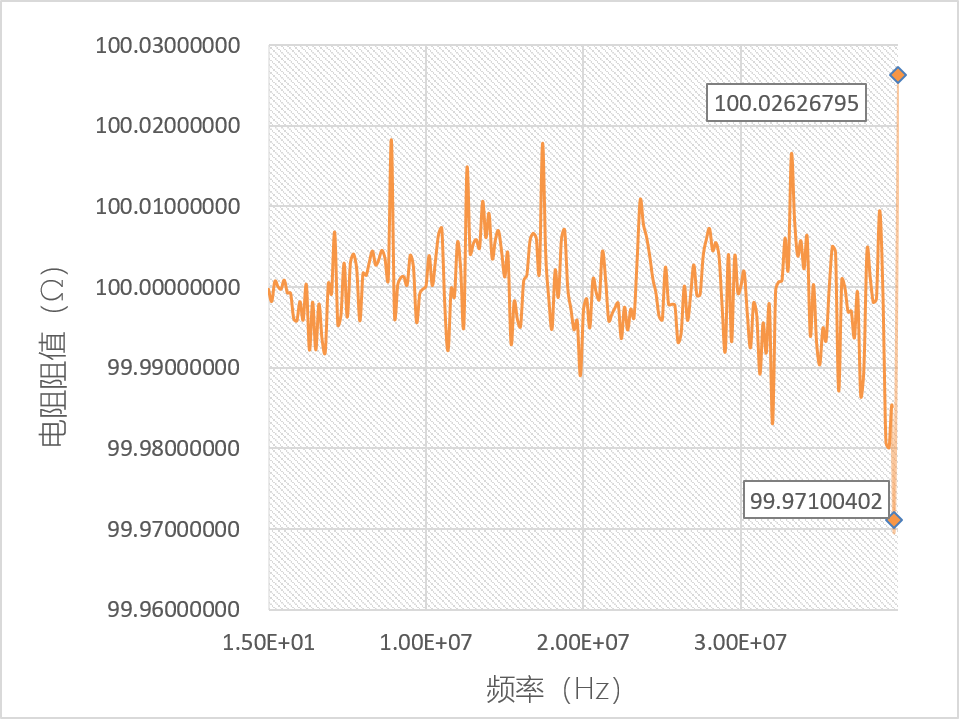

阻抗频谱​图

■ 高低温平台、测量夹具、测量软件等集成于一体,让操作变得更加简单;

无人机外观设计开发,让低温探针台更加小巧精密;

 采用1000X放大镜显微镜设计,有利于实时观察样品的测量状态;

 可通过USB传输数据,数据格式为Excel格式;

02

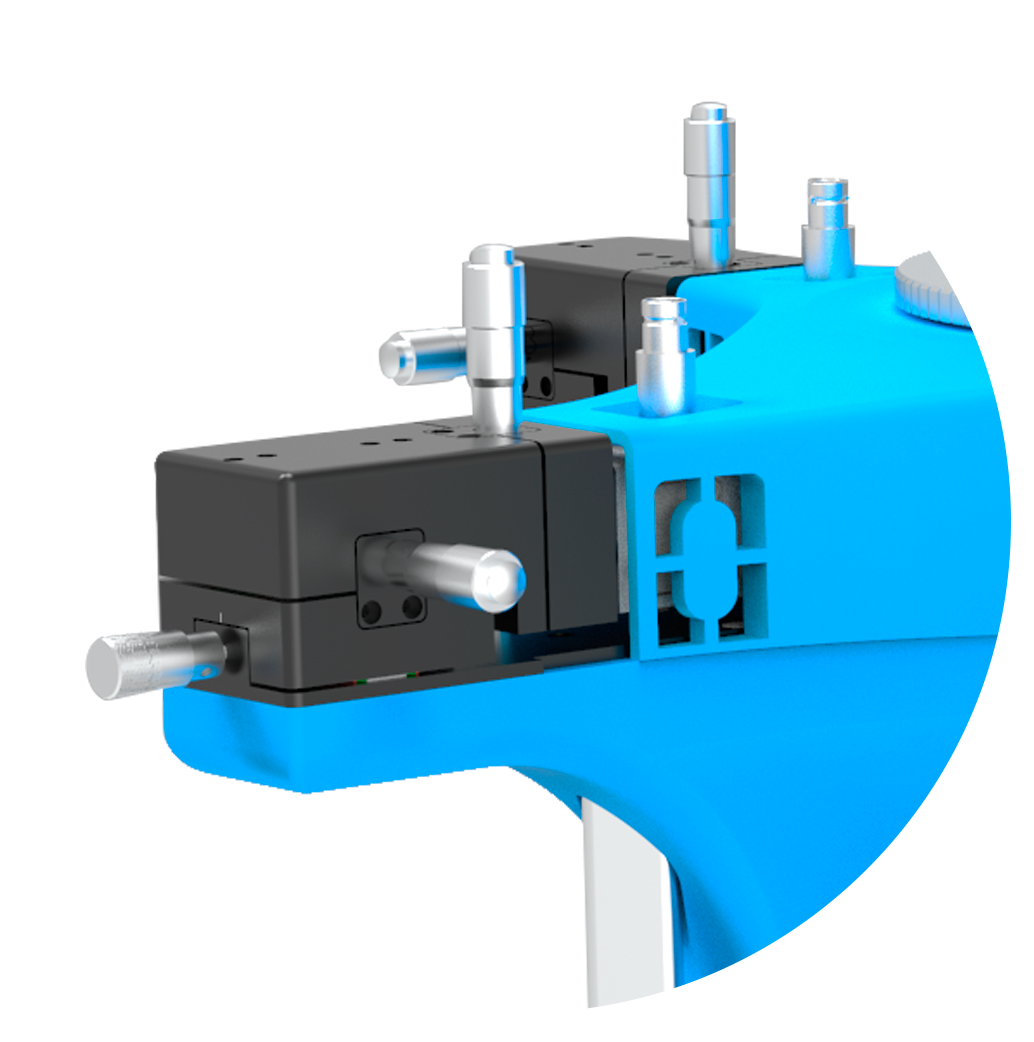

卓越、简单易操作的三维位移平台

个性化测量软件

傻瓜式”软件设计,具有简单易操作的软件界面,让新人也能轻松掌握;

■  具有强大的分析测量功能,可测量介电、压电、铁电、热释电、光电等材料的电学性能

  内置常用关键参数,用户很方便的得出样品的实验曲线,具有卓越的易用性

■  可实现真空、气氛环境下对材料的电学测量评估。

01

Mini CPS 系列微型真空探针台

提供多种材料多种环境下的电学测量

订货编号

温度范围

样品

测量通道

测量环境

样品尺寸

测量仪表

MiniHPS104

RT-450℃

块体 薄膜

1

空气

φ<22mm

d<5mm的块体

可搭配不同功能测量套件使用

MiniHPS104

RT-450℃

块体/薄膜

1

真空气氛

φ<22mm

d<5mm的块体

可搭配不同功能测量套件使用

MiniCPS104EC

-100℃~450°C

块体

1

真空气氛

φ<22mm

d<5mm的块体

可搭配不同功能测量套件使用

MiniCPS104LN

-160℃~450°C

块体/薄膜

1

真空气氛

φ<22mm

d<5mm的块体

可搭配不同功能测量套件使用

订购信息

产品视频

Mini CPS 微型真空探针台薄膜测量视频
Mini CPS 微型真空探针台液氮制冷视频
